基于土地成本逐年攀升或擴建項目中原有廠區規劃限制等原因的考慮，企業對于倉庫利用率提出了越來越高的要求。因此在項目系統規劃階段，許多企業必須充分利用倉庫的高度空間，來增加儲存密度,提高倉容利用率,以降低成本。建造高位貨架倉庫時，有軌及無軌立體倉庫方案之間的選擇。有軌倉庫指的是堆垛機作業的AS/RS倉庫，無軌倉庫即指的是VNA叉車作業的倉庫。這里我們簡單的談談VNA貨架的幾個設計要點。

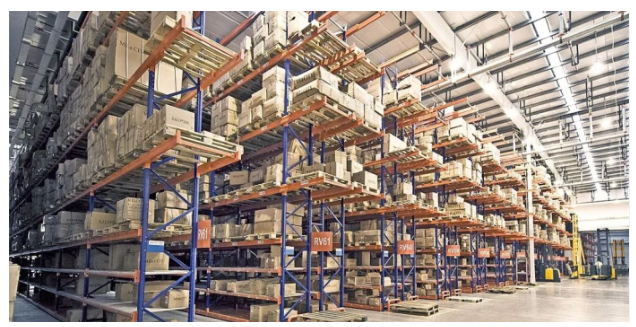

　　VNA貨架立體倉庫：VNA(Very Narrow  Aisle,非常窄巷道)高位貨架倉庫，又稱窄巷道貨架倉庫。是指采用VNA叉車在窄通道內完成從高層貨架上存取托盤作業的立體倉庫形式。倉庫貨架主要由貨架、VNA叉車、物料搬運輔助設備和必要的信息處理系統構成。根據用戶是否存在貨物揀選的需要，配合的叉車分高位揀選-人上型（Man-Up）及低位駕駛-人下型（Man-Down）駕駛方式供選。

　　VNA窄巷道貨架可以用在什么地方？

　　1、VNA高位立體倉庫貨架在制藥、家電、機械/汽車零配件倉庫和超市配送中心的應用最為廣泛。2、VNA比較適于存儲型的立體倉庫，存儲的貨物量大，貨物進出較為頻繁且對貨物有較高的揀選要求。對于一些倉庫有貨物檢視及零散小件物資揀選的要求，人工作業結合高位揀選堆垛機則是一種非常靈活的解決方案。3、倉庫可用凈高較高,大于8M以上，最高提升高度根據VNA叉車限制不超過16M。

　　VNA窄巷道貨架對地面的要求

　　1、對于物流倉庫來說，窄巷道（VNA）貨架區域地坪的平整度是一個十分重要影響因素，直接關系到倉庫的運營效率和經營成本。地坪高差的變化還會引起叉車門架的晃動，將放大貨架和叉車的靜態傾斜。

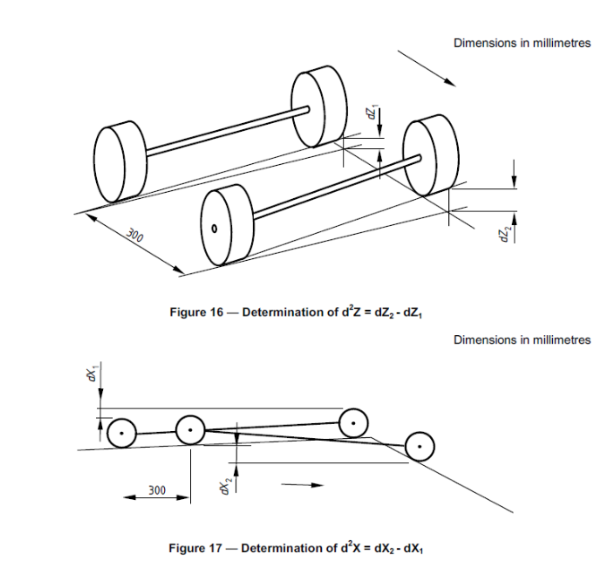

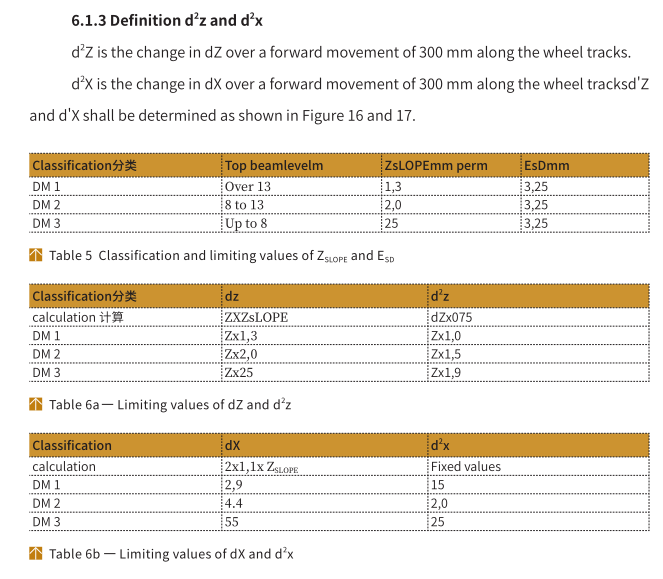

　　在歐標EN25620-2008中對此有明確的要求。由于篇幅較長，我們這里截取部分供大家參考

地面的水平位應該不超過基準點的正負15mm.

　　2、VNA窄巷道貨架系統的設計，在庫房設計出圖階段就由貨架公司介入配合土建設計院為佳。這樣就能充分考慮到建筑立柱的布置不影響貨架，能有效利用空間。還要根據客戶貨架層數和貨物重量提供合理的地面平均載荷和集中載荷參數。

　　3、考慮到VNA貨架的高度普遍在10-15米之間，需要對貨架結構做專門的抗震設計， 如果有條件，應進行有限元分析測算后進行貨架結構選型。

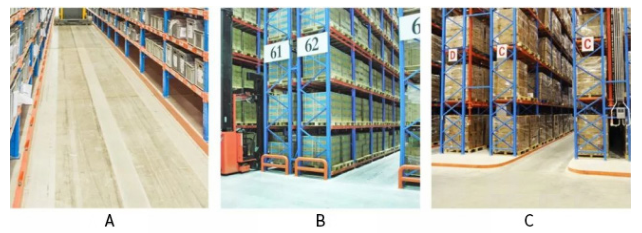

　　4、由于巷道窄，叉車在巷道中行駛時，冗余量非常小， 所以必須考慮叉車引導系統。 根據VNA叉車的選型，有三種形式可供選擇

　　a、通道兩側地面設置高度100mm角鋼導軌，由叉車底部兩側導向輪卡住導軌保證叉車駛入的直線性（貨架底層需要增加橫梁，立柱整體載荷增加）；

　　b、通道中間地面由叉車公司鋪設磁導線，磁導引導叉車在通道內走直線（無需角鋼導軌，貨架底層貨物直接放置地面）。

　　c、角鋼導軌內二次澆灌水泥，由土建方施工（貨架底層貨物直接放置導軌內的二次澆灌層，導軌抗沖擊強度增加）。

　　現階段常用方式為磁導線方式。

        VNA窄巷道貨架關于安全和消防需要配置的部件1、VNA貨架高度高，貨架的制作和安裝精度要求和AS/RS自動化倉庫一樣，要充分考慮貨架的安全穩定性。每排貨架兩端頭和中間組局部配置垂直拉桿和橫梁內部的水平拉桿。貨物重、高度高的庫房的還要根據地震烈度增加加強立柱。2、貨架通道頂部局部位置增加龍門梁，確保貨架片的垂直度。背靠背貨架安裝后擋桿，防止貨物撞擊背靠背貨架另一端貨物。最外側貨架背后安裝安全防護網防止貨物跌落傷人。3、根據存放托盤大小或存放倉儲籠形式，每層橫梁上配置擱擋，擱擋結構形式配合存放貨物的特點來設計。4、超過7米的貨架倉庫需要依照消防規范要求，橫向和縱向每隔3米布置消防噴淋頭。

　　背靠背貨架中間預留消防管道位置。有消防噴淋頭的貨架層需要安裝擋煙板。為防止叉車頂升時撞擊噴淋頭，在相對應的貨架層前端橫梁底部往下150mm處安裝消防擋梁。5、VNA叉車轉向通道大于4.5米，可采用懸臂梁結構，利用貨架前端高于叉車門架的叉車庫前轉向通道頂部空間，

　　a、增加存儲位；

　　b、暫存馬上出庫的貨物，VNA叉車在貨架區內作業，普通叉車在懸臂梁貨位取貨后進行出庫作業。

　　建議客戶在選擇VNA貨架的形式后，盡早與我們聯系。讓整個項目的安全，利用率， 穩定性方面都可以得到充分保證。精星在VNA項目上用很多經驗，  標志性項目如NIKE， 樂高， 費列羅，華瑞制藥，普菲思冷庫，可口可樂等。
