3實驗平臺及CoAP協議的實現

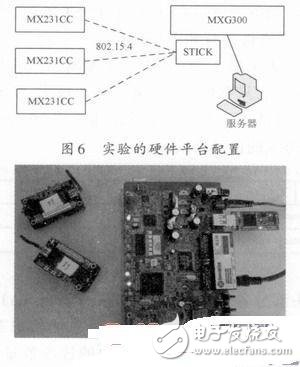

　　3.1實驗平臺硬件平臺式是美信凌科公司的IPv6智能網關（MXG300）、MX231CC節點、USB無線網卡（STICK）和JTAG下載器。實驗的硬件平臺配置和硬件平臺如圖6，圖7所示。軟件平臺是WinAVR和AVR studio，用于向節點和USB網卡中下載程序。

　　其中IPv6智能網關上的主要芯片有：BCM 6358UKFBG支持多用戶以太網功能，具有高度優化的32 MIPS CPU和標準的EJTAG調試器；BCM53 25EKQMG集成了5個收發器，具有128 KB的數據包緩沖區，最多可以支持2K的MAC地址，支持地址自動學習，提供真正的即插即用連接，而且是低功耗的；SIGe2521A60提供 2.4～2.5 GHz的無線工作頻段范圍，應用于ISM 2.4.GHz的無線解決方案。

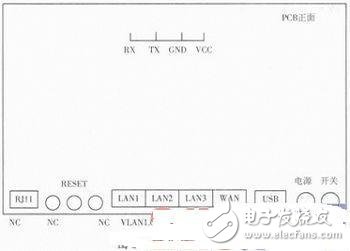

　　圖8是IPv6智能無線網關的接口布局，它是基于OPENWRT系統定制完成的。具備3個局域網口，1個廣域網口，1個802.11a/b/g WiFi無線網絡接口，1個標準USB口和1個可選的串口調試口。該智能無線網關除具備通用無線路由器的功能以外，還可以實現基于Contiki操作系統的USB UIP網絡和普通IP網絡之間的IPv6互連，同時還支持有能力的系統在OPENWRT的基礎上開發自己的應用軟件包，實現更復雜的應用。

　　OPENWRT是一個開源的Linux版本。主要應用于嵌入式系統。網關和節點上同時裝有Contiki系統，它提供宏定義和RESTful網絡服務實例。
　　MX231CC節點上的主要芯片是ATmega1284P，它具有128 KB的可編程閃存，4 KB的E2PROM，16 KB的片內SRAM，JTAG接口，優化的功耗和處理速度。節點上運行Contiki系統。節點上還有光敏傳感器、室內溫度傳感器、三色LED指示燈等。
　　3.2 CoAP協議的火狐瀏覽器實現（B/S架構）
　　B/S架構的系統結構如圖9所示。

　　系統由用戶瀏覽器、Web服務器、IPv6智能網關、MX231CC節點組成。用戶瀏覽器通過HTTP協議訪問Web服務器，MX231CC節點通過CoAP協議和IPv6智能網關進行通信，從而實現用戶瀏覽器訪問節點上資源的功能。圖9中實線表示有線連接，虛線表示無線連接。
　　在當前的Contiki 2.5中，集成了CoAP 03和CoAP06這兩個版本。這兩個文件在Contiki 2.5的apps目錄下，關于CoAP的核心內容都在這兩個文件中。程序的主要部分為：
　　AUTOSTART_PROCESSES（PERIODIC_RESOURCE（）為進程的主體部分。
　　然后進行編譯，編譯成。elf文件，用JTAG下載器下載到節點上。節點地址設置為：2001：2：：11：22ff：：fe33：4499.這時，用火狐瀏覽器訪問節點，因為火狐瀏覽器自帶coap插件，如果用其他瀏覽器，那么需要進行coap的代理設置。以控制節點上的三色LED燈反轉為例，用下面的請求格式：GETcoap://［］：
　　/readings其中mote_ip_address是節點的IPv6地址，port_number是節點的端口號，readings是客戶端請求的資源（溫度）。
　　所以在瀏覽器地址欄輸入：coap://［2001：2：：11：22ff：fe33：4499］
