清投視訊TNet“物聯網拼接系統”

2011-12-20

[ 導讀 ] TNet Video Wall(物聯網視頻墻系統），原稱物聯網大屏，一種基于高帶寬網絡的分布式視頻墻系統。

一.TNet簡介

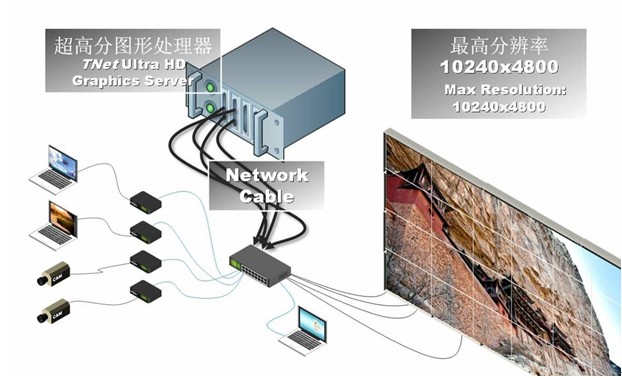

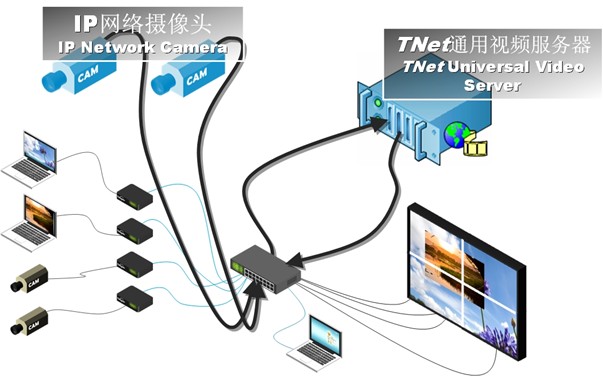

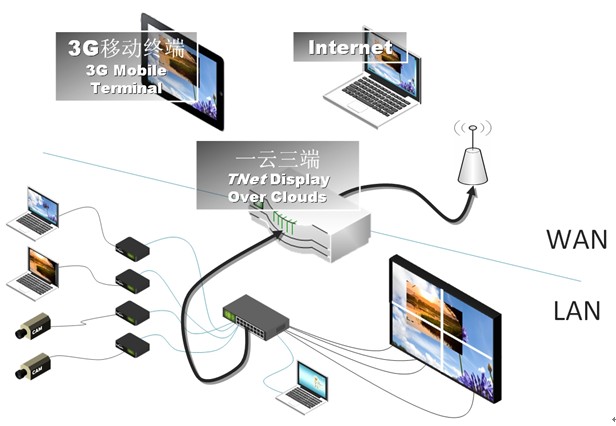

TNet Video Wall(物聯網視頻墻系統），原稱物聯網大屏，一種基于高帶寬網絡的分布式視頻墻系統。TNet Video Wall主要由負責輸入的TNet Cell（TNet傳感C盒），網絡交換機，集成了TNet Decoding Node（TNet解碼節點）的TNet Cube（TNetDLP拼接單元）和TNet DID（TNet液晶拼接單元）；各個設備只通過網線連接并且傳遞信息流。TNet作為一個分布式顯示系統，包括但不僅僅限于以上顯示相關的設備，TNet同時還提供如“一云三端”，“超高分圖形處理器”，“通用視頻處理器”等具有特色的，很難使用傳統集中處理器實現的，應用和解決方案。TNet名稱本身就由Internet of Things（物聯網）演化而來，T同時也是Tsingtoo的第一個字母。

二.從傳統視頻墻到TNet

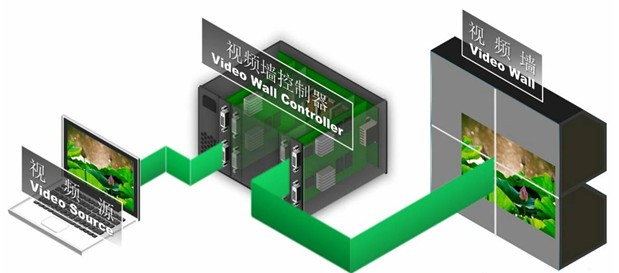

1.傳統的視頻墻

傳統視頻墻系統一般由三大部分構成：視頻源，視頻墻控制器，視頻墻（大屏幕）。傳統控制器作為整個系統的中心設備，控制著視頻信號的采集，縮放，漫游，上屏等功能。通常情況下，目前主要有兩種主流架構：基于x86硬件設備和基于嵌入式系統的。以使用范圍最廣泛的嵌入式系統的視頻墻控制器為例，主要包括視頻采集卡，數據交換板（背板），視頻輸出卡。

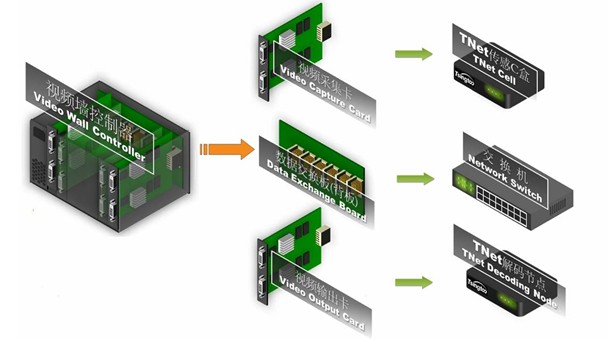

2.TNet進化

當我們從傳統視頻墻進化到TNet之后，TNet Cell（傳感C盒）替代了原有的視頻采集卡，網絡交換機替代了數據交換板，TNet Decoding Node（解碼節點）替代了視頻輸出卡，并且直接集成到TNet Cube（DLP拼接單元）或者TNet DID（液晶拼接單元）內。進化到TNet之后，所有的視頻信號都轉變成數字信號在網線中流動。

3.TNet視頻處理流程

①.將視頻源通過DVI/VGA/CVBS連接到TNet傳感C盒

②.TNet傳感C盒對圖像進行處理編碼并通過網線傳送到交換機上

③.每一個TNet DLP拼接單元都通過獨立的網線連接到交換機上

④.視頻解碼并顯示在TNet DLP拼接單元上

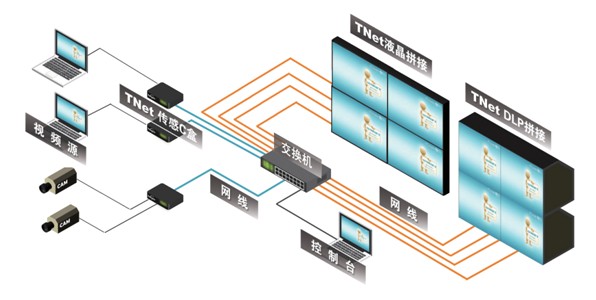

4.TNet拓撲結構圖

兩路視頻，兩路電腦通過TNetCell接到交換機上，TNet Control Console（TNet控制臺）同時接到交換機上，2x2 DLP拼接，2x2 DID拼接，每一個單元通過網線分別接到交換機上。

三.革命性的提升

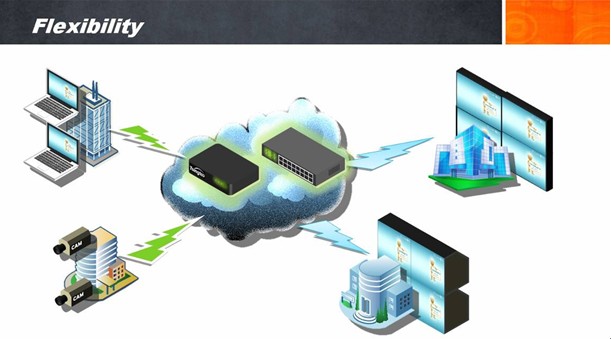

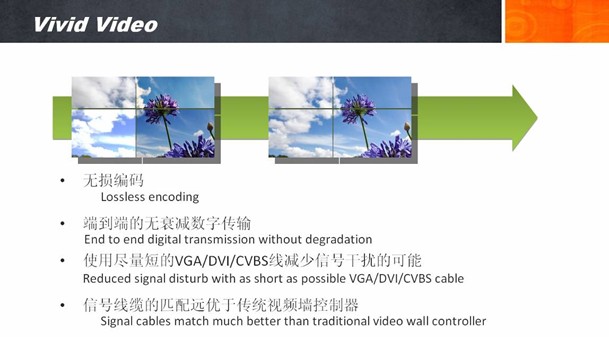

TNet相較于傳統[FS:PAGE]視頻墻架構在以下八個方面有了革命性的提升。即插即配；易于管理；高擴展性；高靈活性；高同步性；鮮艷視頻；高穩定性；總成本低。

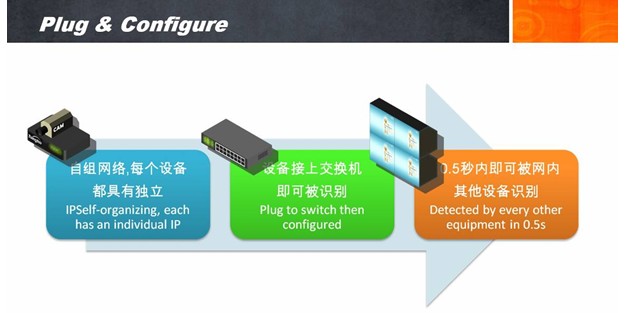

1.即插即配

TNet設備可以自組網絡，并且每個設備都具有獨立網絡地址，設備只需接上交換機即可在0.5秒內即可被網內其他設備識別。

2.易于管理

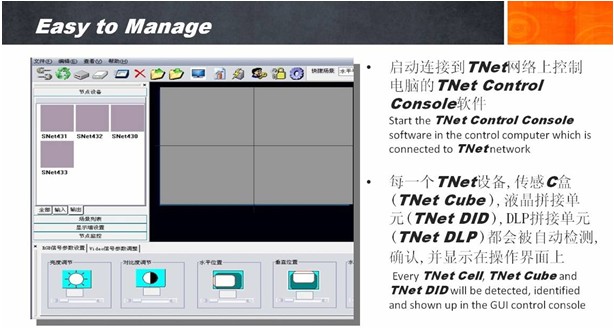

啟動連接到TNet網絡上控制電腦的TNet Control Console軟件，每一個TNet設備：傳感C盒(TNet Cell)，液晶拼接單元(TNet DID)，DLP拼接單元(TNet DLP)都會被自動檢測,驗證，并顯示在操作界面上。用戶可以非常容易的通過GUI界面控制整個網絡中的任意設備。

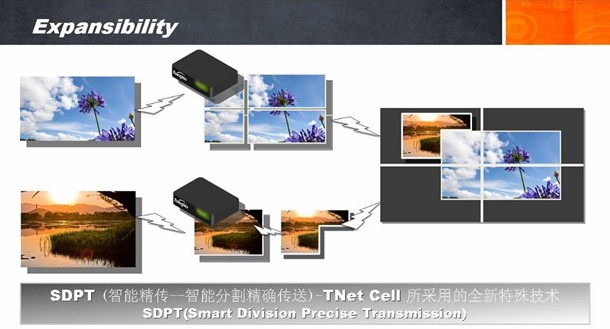

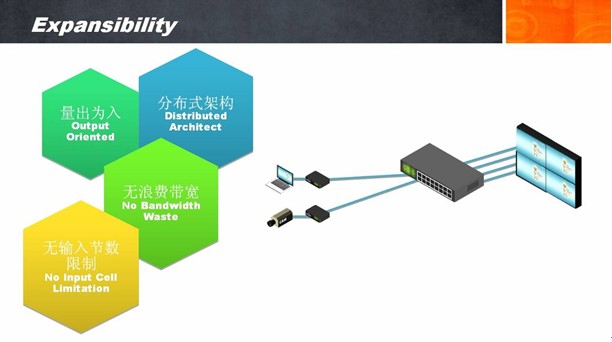

3.高擴展性

高可擴展性是基于TNet所采用的最新的特殊技術SDPT（Smart Division Precise Transmission）--智能精傳-智能分割精確傳送技術。視頻墻的顯示采用量出為入的策略，視頻墻上需要顯示什么畫面，顯示什么樣子的畫面，才會處理，傳送什么樣子的畫面。整個網絡上沒有任何帶寬的浪費，可以在交換機允許的范圍內，無輸入/輸出節點數目的限制，用戶可以在任何時候，任意擴展整個系統。
