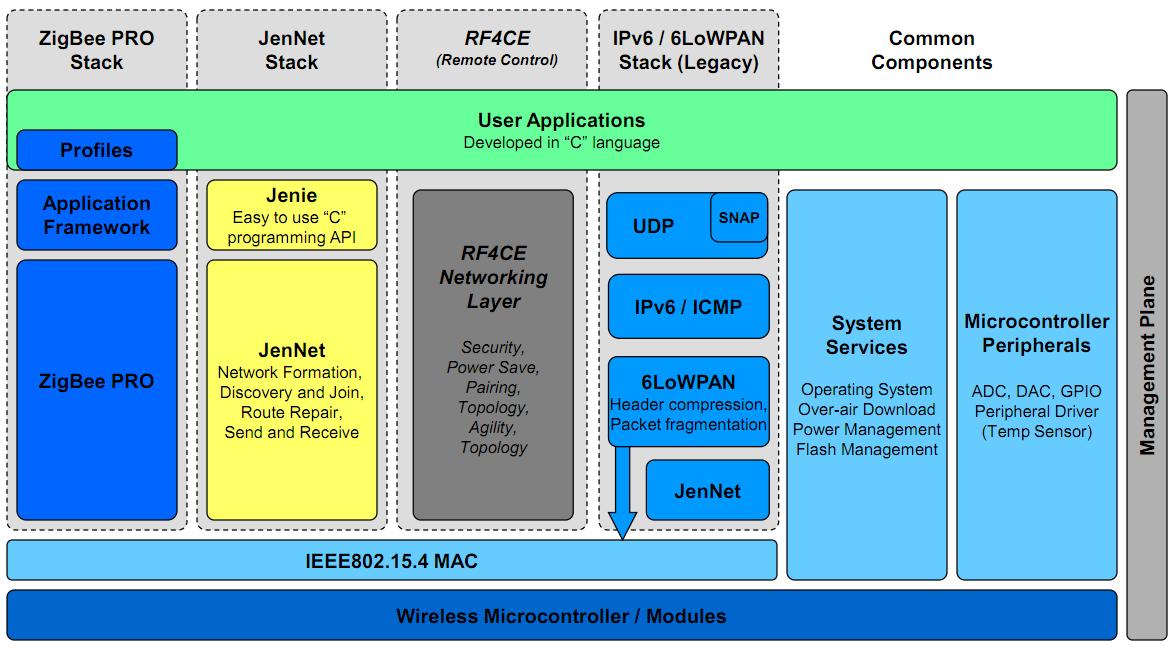

軟件協議棧



l 2.4GHz全球免費無線頻段

l IEEE802.15.4、JenNet、6LoWPAN、RF4CE、ZigBee PRO等多協議棧支持

l 休眠電流 (帶休眠時鐘) 2.6µA

l JN5148-001-M00/03

M00：18x32mm；板載PCB天線

M03：18x30mm；uFL天線連接器

s 發射功率：+2.5dBm

s 接收靈敏度：-95dBm

s 通訊距離：1000m

s 發射電流： 15mA

s 接收電流：17.5mA

s 工作電壓：2.3-3.6V

l JN5148-001-M04

s 發射功率：20dBm

s 接收靈敏度：-98dBm

s 通訊距離：4000米

s 天線接口：uFL連接器

s 發射電流：110mA

s 接收電流：23mA

s 模塊尺寸：18x41mm

s 工作電壓：2.7-3.6V

l 工業級溫度范圍 (-40°C to +85°C)

l 符合無鉛與RoHS標

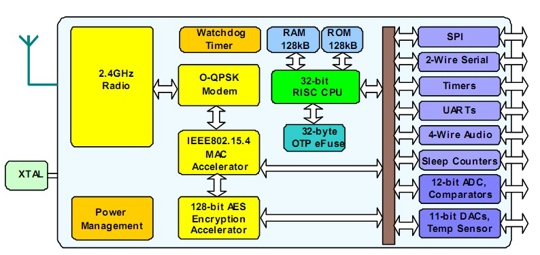

模塊系統資源



處理器特性：

l 32-bit RISC CPU，主頻32MIPs

l 128kB ROM

l 128kB RAM

l 4Mbit Flash

l 片上OTP加密功能支持

l JTAG調試接口

l 4通道 12-bit ADC，2通道12-bit DAC，2個比較器

l 3 個應用Timer/Counter，3個系統Timer

l 2 個UART

l 5個SPI口

l 2線接口，兼容I²C

l 4線I²S語音接口

l 內置看門狗

l 21個通用IO口，兼容其它功能



技術優勢：

l 模塊化設計

l 快速開發應用

l 最大的減少產品開發時間

l 無須專業的RF測試系統

l 支持FCC part 15 rules, IC Canada RSS 210e, ETSI ETS 300-328 與Japan ARIB

STD-T66等專業認證

l 提供專業的軟硬件開發平臺



應用行業：

l 安全可靠的低功耗無線應用

l 802.15.4、ZigBee PRO與JenNet網絡

l 家庭、樓宇自動化

l 自動抄表、路燈控制

l 玩具與游戲外設

l 工業自動化、綠色能源

l M2M與線纜取代

l 遙測與遠程控制

l 位置服務(例如資產跟蹤管理
