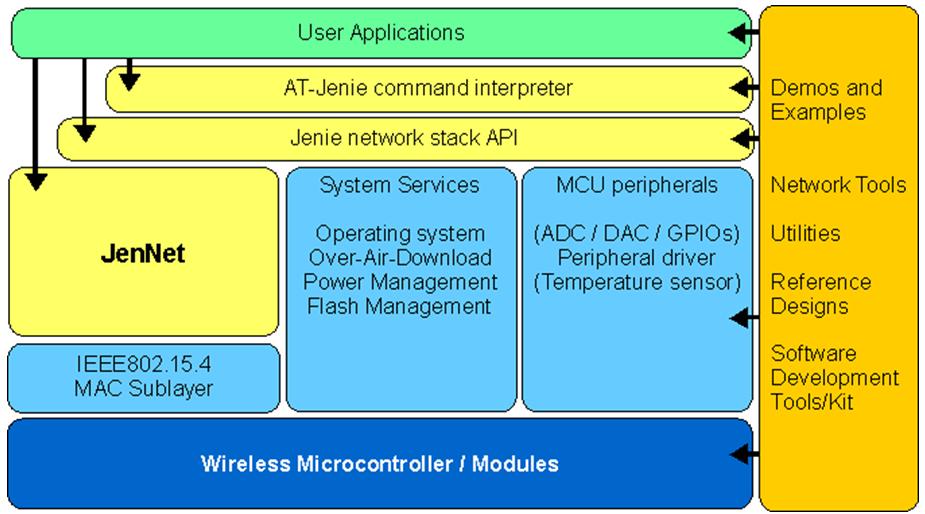

軟件協議棧

模塊特性:

l 2.4GHz全球無線免費頻段

l 支持IEEE802.15.4、Zigbee2004、JenNet等協議棧

l 休眠電流 (帶休眠時鐘) 2.6µA

l 工作電壓：2.7-3.6V

l JN5139-Z01-M00/01/03

M00：板載陶瓷天線

M01：SMA天線連接器

M03：uFL天線連接器

s 發射功率：+2.5dBm

s 接收靈敏度：-96dBm

s 通訊距離：1000m

s 發射電流：37mA

s 接收電流：37mA

s 模塊尺寸：18x30mm

l JN5139-Z01-M02/04

M02：SMA天線連接器

M04：uFL天線連接器

s 發射功率：19dBm

s 接收靈敏度：-100dBm

s 通訊距離：4000米

s 發射電流：125mA

s 接收電流：45mA

s 模塊尺寸：18x41mm

l 溫度范圍 (-20°C to +70°C)

l 符合無鉛與RoHS標準

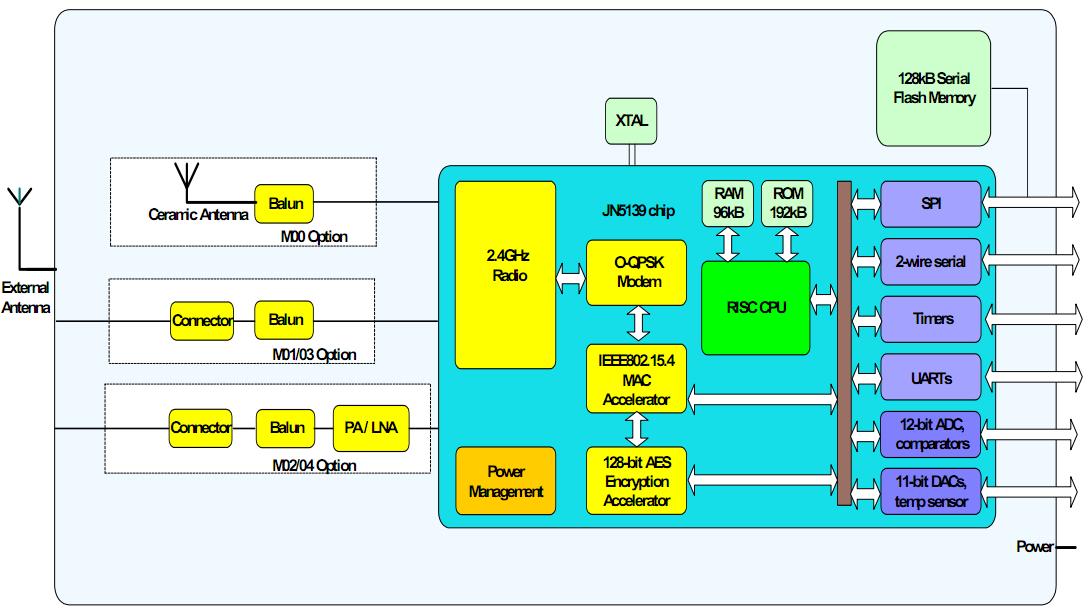

                                        模塊系統資源



處理器特性：

l 32-bit RISC CPU，主頻16MIPs

l 192kB ROM

l 96kB RAM

l 1Mbit Flash

l 片上OTP加密功能支持

l 4通道 12-bit ADC，2通道12-bit DAC，2個比較器

l 2個應用Timer/Counter，3個系統Timer

l 2個UART

l 5個SPI口

l 2線接口，兼容I²C

l 21個通用IO口，兼容其它功能

技術優勢：

l 模塊化設計

l 快速開發應用

l 最大的減少產品開發時間

l 無須專業的RF測試系統

l 支持FCC part 15 rules, IC Canada RSS 210e, ETSI ETS 300-328 與Japan ARIB

STD-T66等專業認證

l 提供專業的軟硬件開發平臺

應用行業：
