ST-50熱電偶|日本RKC ST-50微型熱電偶
粘貼在微小表面，測量溫度簡單，ST-50粘貼型測量表面用溫度傳感線(熱電偶)
是日本RKC理化品牌產品，包含型號：ST-50，ST-50-300，ST-50-500。
一：快速響應性
金屬表面的場合，ST-50的響應時間（到達95%顯示的時間）為0.4秒，時間常數
（到達63%顯示的時間）為0.04秒的高速。
二：測量高溫
最高使用溫度為300度，可測量高溫。也可準確測量溫度頻繁變化的微小表面的溫度。
三：出色的經濟性
因?yàn)镾T-50是粘貼型，容易測量微細表面的溫度。粘著力強，根據使用條件可以反復使用。
而且，利用插件接續方式，更換傳感器簡單。
ST-50傳感器為5條/ 1組
另備有專用插件導線。
長型（ST-50-300,ST-50-500）為1條/ 1組
四：粘著性強
在粘著劑性強使用了熱硬化環氧物，除一小部分難粘貼物外，可以粘貼在大部分的物體表面
《粘著性耐久性》
到150度：可反復粘貼，剝離使用
到200度：在不低于150度以下的條件下，可反復粘貼，剝離使用
到250度：在不低于200度以下的條件下，可反復粘貼，剝離使用
250度以上：不能再粘貼
粘貼次數因使用環境（粘接面的干凈程度等）而異
5：使用例
用ST-50測量CPU的散熱片的溫度
六：熱電偶的種類
|
熱電偶的種類 |
K |
|
素線徑 |
50µm(ST-50-300、ST-50-500型為100µm) |
|
等級 |
相當于JIS-1802等級2（±2.5℃） |
|
精度 |
ST-50(標準)：±0.3%±1℃ 測量100℃銅板表面時的精度, ST-50-300、500：±0.5%±1℃ |
|
有效粘著部 |
8*6.7(長*寬)單位：mm |
|
線帶素材 |
玻璃無紡布 |
|
最高使用溫度 |
300℃ |
|
響應時間 (金屬表面) |
到95%顯示的時間：0.4秒； 到63%顯示的時間：0.04秒 |
|

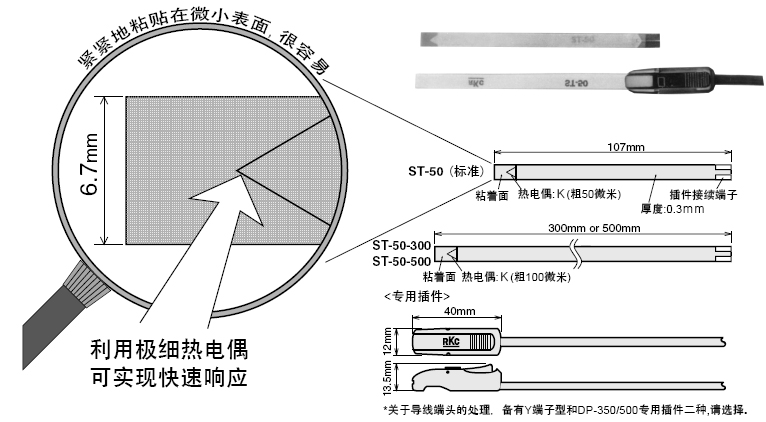

尺寸 |
ST-50（標準）：107*6.7*0.3(長*寬*厚)mm |
|
ST-50-300:300*6.7*0.3(長*寬*厚) mm |
|
|
ST-50-500:500*6.7*0.3(長*寬*厚)mm |
七：ST-50專用插件導線
|
插件材質 |
聚碳酸醋 |
|
最高使用溫度 |
100℃ |
|
導線 |
0.1ΦΦ*30 KX型補償導線標準1m |
|
電阻值 |
裝著ST-50（標準）時的電阻值：45Ω（標準1m） |
|
導線插頭的處理 |
DP-350/500專用插件型（2C）Y端子型（板面部分約80mm） |
|
插件尺寸 |
約40*12*13.5(長*寬*厚)mm |
八：型號
|
ST-50 |
粘貼型熱電偶傳感器（標準）：5條/1組 |
|
ST-50-300 |
粘貼型熱電偶傳感器：長300MM1條 |
|
ST-50-500 |
粘貼型熱電偶傳感器：長500MM1條 |
使用ST-50時必須使用ST-50專用插件導線

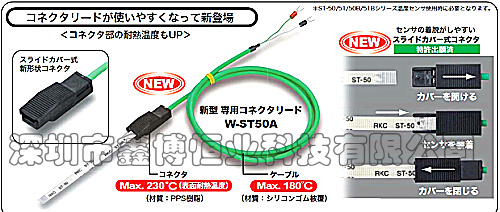

九：ST-50專用插件導線
ST-50用插件導線—DP-350/500專用插件型（1M）
ST-50用插件導線—Y端子型（1M）
十：使用上的注意事項
使用ST-50時請務必使用ST-50專用插件導線。
由于熱電偶的線極細（50µm），請注意不要折彎中間部位、不要過度用力。
使用時、請把粘著面的油污，塵土等清掃干凈，然后用力壓使其粘住。
在250℃以上常時間使用了的場合，全變成淺茶色，但這不影響其性能。
另：如果高溫常時間使用,則粘著劑全被烤硬而不能再接著在使用。
