PXM309高精度壓力傳感器和變送器|美國omega壓力傳感器   特點

5測量點可溯源校準證書

高精度，±0.25% FS BSL （線性度、滯后性及重復性）

絕大多數量程的總誤差范圍為1%

反向極性及過壓保護

工作溫度為 -40 ~ 85ºC (-40 ~ 185ºF)

輸出為 0 ~10 Vdc 或 4 ~ 20 mA

終端：電纜， 微型DIN或M12連接器

G ¼外螺紋壓力接頭

IP65環境保護等級

OMEGA的PXM309系列工業壓力傳感器采用了我們的兩種精密制造技術。

70 mb ~ 3.5 bar 的低壓量程及高達20 bar的絕對壓力量程使用由不銹鋼膜片保護的精密微加工硅傳感元件。

薄油膜可傳送壓力，并可確保傳感器的高精度和穩定性。

量程為7 bar ~ 700 bar的中高表壓量程型號使用精密的半導體應變片，應變片直接熔接至不銹鋼膜片，形成可確保較長使用壽命和高穩定性的堅固結合體。

這些精密技術可在溫度為25ºC 時，使絕大多數量程型號具有0.25% FS BSL的高精度和1%的總誤差范圍。

PXM309系列傳感器可提供絕對壓力或表壓（相對壓力）型號，并密封至IP65環境保護等級。


PXM309高精度壓力傳感器和變送器|美國omega壓力傳感器  規格:

電源電壓 反向極性及過壓保護
輸出為 0 ~ 10 Vdc： 10 mA時為15 ~ 30 Vdc
4 to 20 mA: 9 to 30 Vdc
靜態精度為 350 mb ~ 700 bar： 25ºC時為±0.25% FS BSL（包括線性度、滯后性及重復性）
長期穩定性（1年）： 滿量程的±0.25%
總誤差范圍1
    70 mb：±4.5% 表壓
    140 mb：±3% 表壓
    350 mb： ±1.5% 表壓和絕對壓力
    1 to 20 bar：±1% 絕對壓力
    1 to 700：bar ±1% 表壓
注 1：總誤差率包括所有精度誤差、熱誤差、量程與零點公差。
隔離（殼體到任何導線）： 1 M Ω at 25 Vdc
壓力循環： 1 x 107次滿量程循環
壓力過載
    70 mb ~ 3.5 bar表壓：
    350 mb ~ 20 bar絕對壓力： 額定壓力的3倍或1.38 bar，以較大值為準
    7 ~ 700 bar表壓： 額定壓力的兩倍
破裂壓力
    70 mb ~ 3.5 bar表壓： 額定壓力的5倍或1.72 bar，以較大值為準
    350 mb ~ 20 bar絕對壓力： 額定壓力的5倍或1.72 bar，以較大值為準
    7 ~ 700 bar表壓： 額定壓力的5倍
補償溫度
    70 ~ 350 mbar表壓／絕對壓力： 0 ~ 50ºC (32 ~ 122ºF)
    1 ~ 700 bar表壓： -20 ~ 85ºC(-4 ~ 185ºF)
    1 ~ 20 bar絕對壓力： -20 ~ 85ºC(-4 ~ 185ºF)
工作溫度： -40 ~ 85ºC(-40 ~ 185ºF)
響應時間： 1 ms
帶寬： DC ~ 1 kHz（類型）
壓力連接件： G ¼外螺紋
接液部件
    70 mb ~ 3.5 bar表壓： 316不銹鋼
    350 mb ~ 20 bar絕對壓力： 316不銹鋼
    7 ~ 700 bar表壓： 17-4PH不銹鋼
遵循CE的規定： EC55022、EC55011 輻射類 A&B
IEC： 61000-2,-3,-4,-5,-6,&-9
沖擊： 50 g 11 mSec半正弦波沖擊
振動： ± 20 g
電氣連接
    PXM309： 1.5 m (5) 2 芯或 3 芯電纜，輸出分別為 mA 或 10V
    PXM319： 微型DIN連接器，內含對接連接器
    PXM359： M12 4針連接器
遵循ROHS規定： 是
重量： 典型150 g，取決于配置

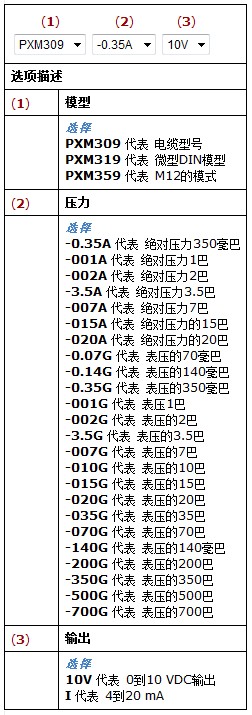

PXM309高精度壓力傳感器和變送器|美國omega壓力傳感器

注釋: 配備5測量點可溯源校準證書
[*] 對于0 ~ 10 Vdc輸出型號，插入"10V"；對于4 ~ 20 mA輸出型號，插入"I"
注：M12型號要求配備導氣電纜，且其上所配的表壓裝置量程須在70 bar以下。
訂購示例：PXM309-007G10V， 電纜型號，量程為7 bar，表壓，輸出為0~10 Vdc。
PXM319-007AI， 微型 DIN，量程為7 bar，絕對壓力，輸出為4 ~20 mA。
PXM359-070GI， M12終端，量程為70 bar，表壓，輸出為 4~ 20 mA。
