● 輸出數據：位置、速度、PPS時鐘、X/Y軸傾角
● 水平定位精度2.5m CEP; 2.0m @ SBAS
● 時鐘精度30ns RMS
● 速度精度0.1m/s
● 傾角重復測量精度±0.0025°
● 本地重力加速度自動修正，確保傾角零點在世界任意地點始終準確
● 接收機類型：GPS L1 頻段, C/A碼；GALILEO 開放服務GLONASS
　 FDMA；SBAS: WAAS, EGNOS, MSAS
● 可與 google地圖匹配

概述

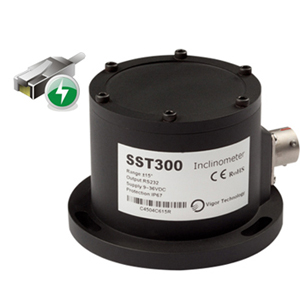

GPS傾角傳感器是輝格公司創新地將GPS功能和傾角測量功能結合在一起的新型姿態測量產品，不僅能夠提供橫滾、俯仰姿態角度信息，而且能夠提供GPS定位、授時、速度信息。既可滿足靜態測量下的多傳感器同步的要求，也可滿足動態下的定位、同步要求。
內置的GPS模塊能夠?qū)崟r(shí)提供的當?shù)亟?jīng)緯度信息，傾角傳感器利用經緯度信息自動實時修正重力加速度變化對傾角傳感器測量值的影響。利用GPS定位信息，對廣闊的現場合理地布置多節點傾角傳感器，實施大范圍場所如山坡等的姿態信息監測。每個GPS傾角傳感器輸出的傾角數據均增加了時間戳，30ns時鐘精度能滿足絕大多數的后續數據同步分析或現場采
集要求。
對于野外移動設備，GPS傾角傳感器除提供高精度的X/Y方向的傾角數據外，通過對GPS的數據解算，可輸出經緯度數據、海拔高度數據、運動速度數據，實現對移動設備的姿態、位置、速度等多功能監控。如增設GPS基站，可通過差分實現高達40cm的定位精度，詳情請咨詢輝格公司。
GPS傾角傳感器具有強大傾角測量能力：
　√ ±0.02%FS線性度
　√ ±0.005°的零點偏置值以及通過經緯度數據進行的重力加速度自動補償技術，實現任意地理位置下的真正高精度的零點和大角度測量
　√ 傾角傳感器地理布局位置不受限制，并通過時間戳實現高精度數據同步，也可同步其他設備
　√ 進一步明確了傾角的橫軸誤差、重復性與遲滯、上電重復性等對測量精度有重要影響的性能指標
　√ 內部增強的高級智能化算法，可大幅度降低橫軸誤差，提升了實際的傾角測量水平，摒棄了傳統的對傾角測量精度的不全面理解
　√ 專利的誤差計算與測試標定方法，大幅度提高實際的傾角測量精度和產品可靠性
　√ 大幅度降低了因安裝過程中的實際傾斜方向與傳感器敏感方向不一致而造成的更大的測量誤差
　√ 內部增加了短路、瞬變電壓、反接入保護等保護措施，適應工業現場使用環境
　√ 用戶可對傳感器的各種參數進行設置，并查詢傳感器的出廠數據

技術參數

表1 技術參數表

傾角參數
量程		±5°	±10°	±15°	±30°	±45°	±60°
綜合絕對精度①(@25 ℃)		±0.01°	±0.015°	±0.02°	±0.04°	±0.06°	±0.08°
綜合絕對精 度分項參數	絕對線性度(LSF,%FS)	±0.06	±0.03	±0.03	±0.03	±0.02	±0.02
	橫軸誤差②	±0.1%FS
	零點偏置③	±0.005°			±0.008°
	重復性	±0.0025°
	遲滯性	±0.0025°
允許安裝對準偏差④		±4.0°	±3.0°	±2.5°	±1.5°	±1.2°	±1.2°
輸入軸非對準度		≤±0.1°
靈敏度溫漂系數		≤100ppm/℃	≤50ppm/℃
零點溫漂系數		≤0.003°/ ℃
零點上電重復性⑤		±0.008°
分辨力		0.0025°
長期穩定性⑥		≤0.02°
測量軸數		單軸、雙軸
冷啟動預熱時間		60s
GPS參數
水平定位精度		2.5m@CEP/2.0m @ SBAS
PPS 時間精度		30ns RMS
接收機類型		50通道、GPS L1 頻段, C/A碼；GALILEO 開放服務 GLONASS FDMA；SBAS: WAAS, EGNOS, MSAS
速度精度		0.1m/s
最大測量速度		500m/s
冷啟動		26s
熱啟動		1s
GPS 天線		有源,頻率：1575M±3MHZ,極性：RHCP，標準電纜長度3m
總體參數
輸出數據		位置（經緯度）、速度、PPS 時鐘、X/Y 軸傾角
數據輸出接口		CAN、RS232、RS485、RS422、WIFI
刷新率		5Hz（標準配置），可選10Hz 或20Hz
輸入電壓		9～36VDC
功耗		平均工作電流≤60mA ，平均功率≤1.5W（25℃&24VDC）
工作溫度		-40～85℃
儲存溫度		-60~100℃
絕緣電阻		100MΩ
平均無故障時間MTBF		≥25000小時/次
抗沖擊		100g@11ms，三軸向（半正弦波）
抗振動		8grms，20～2000Hz
防護等級		IP67
連接器		軍用航空連接器（滿足公制GJB101A-1997）
重量		420g（不含接插件和電纜線）

①　　綜合絕對精度是指在常溫條件下，對傳感器的非線性、重復性、遲滯、零點偏置以及橫軸誤差的平方根值。

②　　零點偏置是指?jìng)鞲衅髟跊](méi)有角度輸入的情況下(如絕對水平面)，傳感器測量輸出不為零，即為零點偏置。

③　　橫軸誤差是指當傳感器在垂直于其靈敏軸方向施加一定的加速度或者傾斜一定的角度時所產生的誤差。如對于測量范圍為±10°的單軸（假定X方向?yàn)閮A角測量方向）傾角傳感器，在空間垂直于X方向發生13°的傾斜時（此時實際被測量的傾斜角度保持不變，如為+8.505°），傳感器的輸出信號會因?yàn)檫@個13°的傾斜而產生額外誤差，這個誤差我們稱為橫軸誤差。SST300的橫軸誤差為0.1%,因此，產生的額外誤差為0.1%×13°=0.013°，而傳感器實際輸出的角度應為8.518°(=8.505°+0.013°)。在SST300系列中，該誤差已經包含于綜合絕對精度指標內。

④　　允許安裝對準偏差是指?jìng)鞲衅髟趯?shí)際安裝過程中，允許傳感器的安裝偏差。一般地，SST300傳感器在安裝時要求傾斜方向與傳感器的指定邊沿保持平行或者垂直，該指標表示可以允許有一定的安裝角度偏差而不影響傳感器的測量精度。

⑤　　零點上電重復性是指?jìng)鞲衅髟诙啻沃貜?fù)通電—斷電—通電下的零點的重復性。

⑥　　長期穩定性是指?jìng)鞲衅髟?5℃下，經過一年的持續通電測試而統計出的最大和最小輸出值的偏差。

外形尺寸

接線定義

表2 引腳定義

插座引腳號	單/雙軸	單/雙軸	單/雙軸	單/雙軸	單/雙軸
	Wi-Fi	CAN	RS232	RS422	RS485
1	電源正	電源正	電源正	電源正	電源正
2	電源地	電源地	電源地	電源地	電源地
3	信號地	信號地	信號地	信號地	信號地
4	NC	CAN_H	NC	RS422-RXD+	NC
5	NC	CAN_L	NC	RS422-RXD-	NC
6	RS232-TXD	NC	RS232-TXD	RS422-TXD+	RS485-A
7	RS232-RXD	NC	RS232-RXD	RS422-TXD -	RS485-B

訂貨信息

例如：需要購買一臺GPS傾角傳感器，測量范圍±30°，雙軸，-20~60℃溫度下的精度±0.02°，輸出CAN2.0接口，5m電纜配插頭，應選擇的傳感器型號為：SST302-30-G3-F1 -00-C1-D3（5m）。
　　　另外需要部分選件（見選件表4）：
　　　上位機軟件——訂貨號SST003-04-09
　　　磁性安裝底座——訂貨號SST003-01-01


配件&選件

表3 配件表

項目	訂貨號碼	名稱	功能
輸出接口	00	RS232 接口	直接輸出傾斜的角度數據 數據格式：8 個數據位，1 個起始位，1 個停止位，無奇偶校驗， 波特率115200bps（可調） ，ASCII代碼 刷新率：5Hz, 可調10Hz、20Hz
	G1	RS485 接口	隔離的RS-485/RS-422 收發器，兼容半雙工或全雙 工通訊 RS-485/RS-422輸出引腳有±15kV ESD 保護措施 兼容、符合ANSI/TIA/EIA-485-A-98 和ISO8482：1987(E)標準 符合安規認證：UL1577---2500V rms 持續1min 最高傳輸速率為500kbps；總線最大支持256 個節點 高共模瞬態抑制能力：＞25kV/us 支持標準ModBus-RTU 協議、傳感器自帶HEX 或ASCII 碼協議
	G2	RS422 接口
	G3	CAN 接口	符合ISO/DIS 11898 標準，雙絞線輸出 支持CAN2.0A、CAN2.0B 協議 內置高速光電隔離 支持5~1Mbps， 共15 種標準波特率 傳輸距離最長10 公里
	G12	WiFi 接口	WLAN 標準: IEEE 802.11b/g，Wi-Fi 兼容，2.4G ISM 頻段 輸出功率: 15dBm +/-1.5dBm 典型 無線數據傳輸速率: 802.11b: 1，2， 5.5，11Mbps 802.11g: 6，9，12，18，24，36，48，54Mbps 無線網絡組建方式: 支持AP 方式和Ad-Hoc 加密: 支持WEP40 和WEP104 加密（64/128 bit） 建立網絡時間: ≤3~6 秒（視加密方式）
溫度補償	D1	溫度補償	0~60℃溫度補償范圍，溫漂精度±0.01°@≤±30°量程
	D2	溫度補償	0~60℃溫度補償范圍，溫漂精度±0.01°@＞±30°量程
	D3	溫度補償	-20~60℃溫度補償范圍，溫漂精度±0.02°@≤±30°量程
	D4	溫度補償	-20~60℃溫度補償范圍，溫漂精度±0.02°@＞±30°量程
	D5	溫度補償	-30~60℃溫度補償范圍，溫漂精度±0.03°@≤±30°量程
	D6	溫度補償	-30~60℃溫度補償范圍，溫漂精度±0.03°@＞±30°量程
	D7	溫度補償	-40~65℃溫度補償范圍，溫漂精度±0.05°@≤±30°量程
	D8	溫度補償	-40~65℃溫度補償范圍，溫漂精度±0.05°@＞±30°量程
	D9	溫度補償	-40~85℃溫度補償范圍，溫漂精度±0.05°@≤±30°量程
	D10	溫度補償	-40~85℃溫度補償范圍，溫漂精度±0.05°@＞±30°量程
電纜線 和插頭	C1	帶航空接插件的電纜線	軍品級航空連接器，標準配制2M 電纜，IP67 防護等級，30Kg拉力
	C6	標準配制插頭	滿足GJB101A-1997 標準，IP67 防護

表4 選件表

項目	型號/訂貨號	名稱	功能
安裝工具	SST003-01-01	磁性安裝底座	50kg 吸力，永久磁鐵，不銹鋼材料
	SST003-01-04	帶螺旋千分尺可調安裝底座	三點式調節，分辨率0.001mm,不銹鋼材料
應用軟件	SST003-04-10	移動應用軟件	可直接在iPhone 或者iPad 上對傳感器進行數據巡查、對各傳感器進行各種設置，如零點、量程、采樣率、濾波參數等、具有傳感器報警，具有曲線圖、羅盤圖、水泡圖等顯示功能 采樣率：20 次/秒
	SST003-04-10
	SST003-04-09	PC 應用軟件	設置功能：串口通訊設置、數據保存設置、數據顯示設置、圖表 顯示設置、報警設置 命令功能：置零、濾波參數、刷新率、重力加速度值、ID 地址、輸出方式 工具功能：零點校準、傳感器軟件升級、數據回放模式、實時顯 示模式、光標加載顯示模式、傳感器出廠數據顯示 視圖功能：狀態欄、工具欄、數據區和圖表區
	SST003-04-12-00	8 通道測量現顯示軟件	同時對8 個SST 傾角傳感器進行數據采集、保存、監 控，可顯示各通道傾角變化曲線圖、可調設置各通道傳 感器參數、可預警、可實現多個傳感器組網 基于windows 平臺
電源	SST003-09-02	便攜式可充電鋰電池組	輸出24VDC，連續工作24 小時，IP65，可充電
