一、產品概述

      RDM-900S01 超高頻讀寫模塊為我公司自主研發，采用業內最具性價比的超高頻專用射頻芯片PR9200而設計。國內首家把載波泄漏校準技術和自動校準算法運用于PR9200，從而使得模塊具有更遠的讀寫距離和更強的多標簽識別性能，同時具有更強的環境適應能力。模塊輸出功率范圍為18～26dBm。具有杰出的標簽讀取距離，小型陶瓷天線穩定識別距離2～3.5米。8dBi圓極化天線穩定識別距離大于10米。12dBi線極化天線穩定識別距離大于15米。

RDM-900S01 超高頻讀寫模塊可應用于超高頻手持機、超高頻手持平板、超高頻發卡器、超高頻一體機以及需要嵌入小型超高頻模塊的打印終端。

二、產品優勢

  核心芯片采用最具性價比PR9200 芯片

模塊基于業內最具性價比的超高頻專用芯片PR9200而設計。

  PR9200芯片性能100%發揮

市場同類模塊僅發揮PR9200芯片60%左右的性能。國內首家把載波泄漏校準技術與PR9200相結合，可發揮PR9200芯片100%的性能。模塊性能可與韓國PHYCHIPS原廠模塊相媲美。

  國內首家運用載波泄漏校準技術于PR9200

國內首家把載波泄漏校準技術和自動校準算法應用于PR9200。應用載波泄漏校準技術后，與市場同類模塊相比具有更遠的讀寫性能和更強的多標簽性能。

  杰出的讀標簽性能

標簽識別靈敏，穩定。小型陶瓷天線穩定識別距離2～3.5米。8dBi圓極化天線穩定識別距離大于10米。12dBi線極化天線穩定識別距離大于15米。

  多標簽讀取能力強

采用先進的防碰撞算法以及運用載波泄漏校準技術，每秒可讀取100張以上標簽。

  高效率DCDC給PA獨立供電，徹底解決發熱問題

高效率DCDC電源給PA獨立供電，以及屏蔽殼內部自帶導熱硅膠散熱片，無需外接任何散熱裝置，徹底解決發熱問題。室溫下長期連續滿負荷工作不發熱。平均工作電流小于260mA@26dBm Output（5V Power Supply）。峰值脈沖電流小于340mA@26dBmOutput（5VPower Supply）。

  極佳的穩定性

24小時×365天工作不死機。性能受外殼，電磁環境等外界影響小。寬溫設計，溫漂系數極低。

  優秀的一致性

一致性設計的典范之作。全部選用最高等級的元器件，保證各項參數穩定一致。

  簡潔高效的軟硬件接口

單電源供電，無需外接鉭電容，模塊即可正常工作，外圍電路極其簡單。

  同時支持兩種安裝方法

支持IPEX射頻連接器+1.27mm間距接線端子的安裝方法。同時支持表面貼裝焊接。

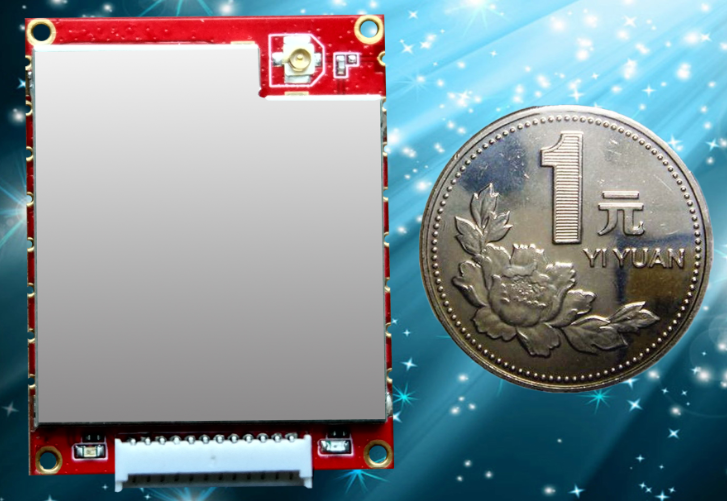

  超薄小型化

模塊尺寸：40.5mm×32mm×3mm，與市場同類產品相比，尺寸更小，厚度更薄。
