系列簡介及說明 |
|---|
|
應 用:液體特別是腐蝕性液體 最大量程 10 m 測量精度: ± 5mm 過程連接: G1½ A 天線材料 :PVDF/PTFE 過程溫度: -40℃～130℃ 過程壓力: -100～300KPa 頻率范圍: 26GHz 信號輸出: 4～20mA(兩線制)/HART 防爆等級: 本安：Exia II CT6 |
|
產品特點 |
|---|
|
·由于采用了先進的微處理器和回波處理等多項專利技術的儀表。 ·脈沖型雷達物位變送器在多個虛假回波的工況下，可準確地確認 真實回波，獲得準確的測量結果。 ·多種過程連接方式及天線形式，使得 JLD-M 系列雷達物位變送 器適用于各種復雜工況及應用場合。如：石油、化工、電力、冶 金、環保等高溫度高壓力、強腐蝕的酸堿或粘稠的，混濁的含有 雜質的及小介電常數介質的物位測量。 ·采用脈沖工作方式，雷達物位變送器發射功率低，可安裝于各種 金屬、非金屬容器內，對人體及環境均無傷害。 ·多種調試方法，人機界面友好，易于現場操作調試。 |
|
技術參數 |
|---|
|
|

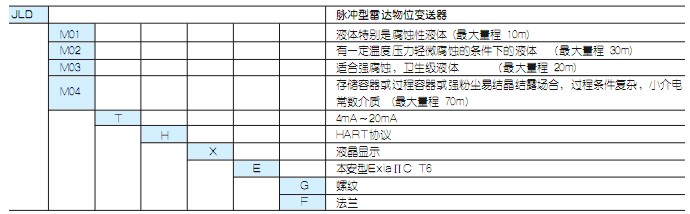

規格選型 |
|---|
|
|
工作原理 |
|---|
| 脈沖型雷達物位變送器由天線發射極窄的微波脈沖，這個脈沖以 光速在空間傳播，碰到被測介質表面，其部分能量被反射回來，被同 一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面 的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接收脈沖的 時間間隔很小（納秒量級）很難確認。JLD-M 系列雷達物位變送器 采用一種特殊的相關解調技術，可以準確識別發射與接收脈沖的時間 間隔，從而進一步計算出天線到被測介質表面的距離。 |
