產品簡介

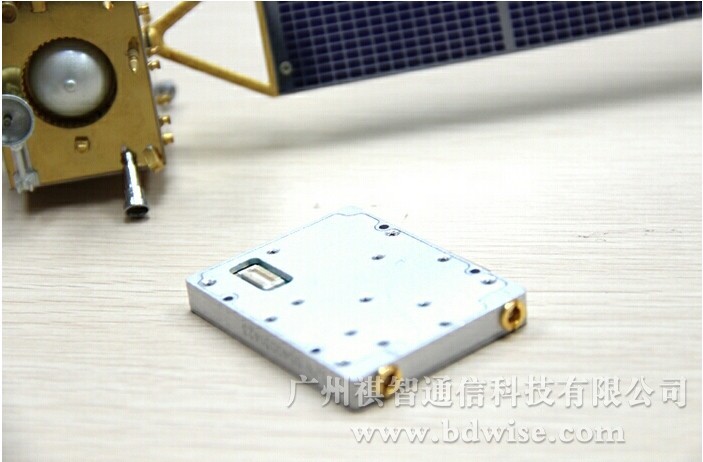

TM0610模塊集成了RDSS射頻收發芯片、功放芯片、基帶電路等，可完整實現RDSS收發信號、調制解調全部功能。

該模塊集成度高、功耗低、非常適應于系統大規模應用的需求。如：車輛導航監控、海洋漁業管理、氣象探測、電信/電力行業授時以及單兵手持終端等。



指標要求

模塊的具體指標如下表（1）所示：

表（1）TM0610模塊指標

電氣特性

TM0610模塊電源接口包含：VCC和VCCPA，其中VCC用于模塊的接收和發射，VCCPA僅用于模塊的發射。

接收狀態（VCC）：工作電壓：+4.2V～+5.2V

                典型電壓：+5V

接收工作電流：170mA

收發工作電流：≦1.5A



發射狀態（VCCPA）：工作電壓： +11V～+13V

典型電壓：+12V

工作電流：≦3.0A



電源VCC及VCCPA要求100mV峰間波紋電壓（最大），要求VCCPA電源限流3.5A以上。

環境適應性

<!--[if !supportLists]-->1.     <!--[endif]-->工作溫度：-20℃～+55℃。

<!--[if !supportLists]-->2.     <!--[endif]-->儲存溫度：-40℃～+85℃。

<!--[if !supportLists]-->3.     <!--[endif]-->濕度：95%（溫度+45℃）。

<!--[if !supportLists]-->4.     <!--[endif]-->振動：符合GJB 150.16A-2009中的“第24類 低限完整性試驗”規定。

<!--[if !supportLists]-->5.     <!--[endif]-->沖擊：符合GJB 150.18A-2009中的“程序Ⅰ-功能性沖擊”和“程序Ⅴ-墜撞安全”規定。

<!--[if !supportLists]-->6.     <!--[endif]-->可靠性：平均故障間隔時間（MTBF）≧5000小時。

（備注：第4、5、6項隨整機測試）

硬件接口規范

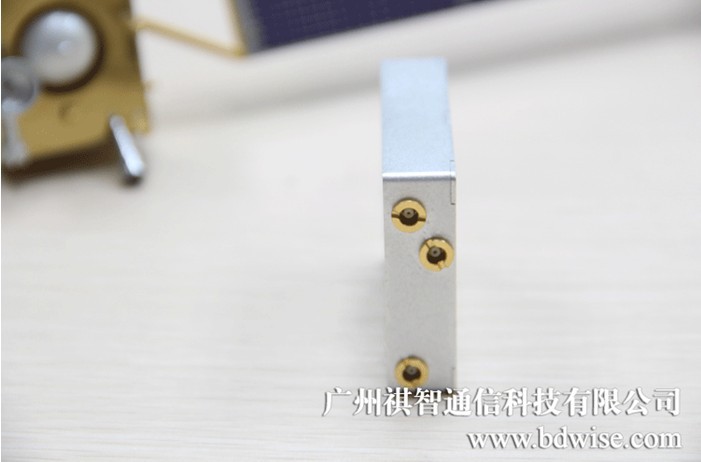

模塊射頻接口采用MCX—KYD11，通信和電源接口為：DF9_25S_1V。



TM0610模塊連接器引腳定義如下（2）所示：

表（2）硬件連接器引腳定義

軟件接口

模塊提供串行輸入輸出接口TX和RX，默認波特率為115200，用戶可根據實際需求重新配置。模塊接口協議可參照RDSS有源輸入輸出4.0協議。

注意事項

<!--[if !supportLists]-->1.     <!--[endif]-->電源接口分為VCC和VCCPA，其中VCC的輸入范圍為：+4.9V～+5.1V， VCCPA的輸入范圍為+11V～+13V。請勿過壓，否則有可能導致模塊燒毀。建議VCC PA電源限流3.5A以上。

<!--[if !supportLists]-->2.     <!--[endif]-->選擇質量可靠的無源天線，注意模塊的收發方向，將模塊置于無明顯遮擋的戶外或窗外測試，并保證環境無明顯干擾。

<!--[if !supportLists]-->3.     <!--[endif]-->確保模塊接口連接正確并且確認天線已經連接，再進行加電，嚴禁帶電插拔天線，否則有可能導致模塊燒毀。

<!--[if !supportLists]-->4.     <!--[endif]-->若打開串口后，沒有數據輸出，則有可能是串口的選擇錯誤或波特率的設置（默認為115200），可以分別通過電腦的設備管理器，查看端口號或更改集波特率設置。
